TOFFON 拓纷TF-FZG-100

TOFFON 拓纷TF-FZG-100食品冻干机隔板根据客户需求进行定制板层，可选铝型材板层或者304不锈钢板层。铝板挤压拉丝成型，表面平整及光滑，传热性能好。304不锈钢板层采用表面拉丝方钢型材加工，平整且便于清洁、卫生性好。

食品冻干机的预冻与干燥在原位完成，冻干过程自动化，操作简便。板层内走循环介质，温度可调节，温差≤1℃，制冷加热效果更均匀。触摸屏操作，PLC控制系统，实时监控设备运行情况。

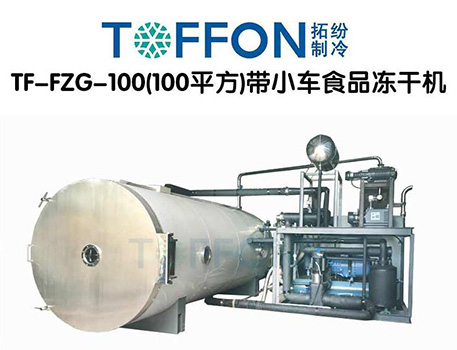

TOFFON 拓纷TF-FZG-100 第1张

TOFFON 拓纷TF-FZG-100冻干机特点：

冻干箱体和隔板严格按照GMP要求制作，筒体采用304级不锈钢材质，内部镜面抛光。制作工艺及要求高于目前国内常规食品冻干机厂家。
采用箱体冷阱一体式，前箱后阱设计，结构紧凑，设有观察窗，观察窗上配有照明装置，便于观察箱内情况。设计成易清洁，无卫生死角的结构或形式。
冷阱捕水用盘管采用洁净不锈钢加工。可根据客户需求选用整体式结构或者分体式结构。
制冷系统零部件均按照高标准进口品牌配置，制冷能力强、降温速度快、性能稳定可靠。
真空系统根据客户需求提供多样性的真空泵组组合；采用爱发科技术高品质真空泵。
采用Omron PLC进口品牌控制系统、方便存储数据和操作更易掌握。具有自动/手动两种控制方式，控制方式可任意切换。工艺设定可设置多组；干燥过程中可随时对配方进行修改，并可以任意跳步。
采用浸泡或者蒸汽化霜，快速化霜和清洁干净。

TOFFON 拓纷TF-FZG-100冻干机技术参数：

General Detail总述
Sr. No.	Description描述	Specifications规格
1	Mode型号	TF-FZG-100
2	Output (approx.)产量（大约）	1000KG
3	Maximum ice capacity最大捕冰力	1500kg
4	Control控制方式	Microprocessor微机处理
5	Dimension of unit (approx.) (L × W × H) (mm)外型尺寸（大约）（长×宽×高）	箱体：10000×2500×2900，整机：16000×2500×3600，Final dimension based on design)（以最终设计尺寸为准）
6	Weight (approx.)重量（大约）	20，000kg
7	Chamber type冻干箱外型	Cylindrical圆筒体
8	Material材质	SUS 304
9	Temperature range温度范围	-45~-50°C to + 80°C
10	Number of shelves板层数	（15+ 1）×2，(upper radiant shelf)（温度补偿板）
11	Dimension (L × W × T) (mm)板层尺寸（以设计为准）	6080 × 541× 18
12	area (sq. m)面积	98.7m2
13	Spacing (mm)板间距	77
14	Final temperature极限温度	-65°C~-70℃
15	Final vacuum极限真空	≤2.7×10 -2mbar
16	Trolley dimension推车尺寸	1500*1400
17	Trolley Number推车数量	4台
18	Software软件	TFD-5000（可随时免费升级）
19	PLC+PC可编程控制器	Omron
20	Industrial personal Computer工控机	Touch Screen Computer品牌平板电脑
21	Electricity - total electrical load总装机功率	278kW (380V， 50Hz， 3Phase， 5Wire)
22	Cooling water for refrigerant cooling用于制冷系统的冷却水	70m3/hr (1.5≤P≤2bar， T≤28°C)
23	Water for de-icing化霜用水量	≥8T/batch (P≥3bar， T=80°C)
24	Compressed air for pneumatic valves用于气动阀的压缩空气	120L/min (4≤P≤8bar)

TF-FZG-100作为TOFFON品牌下大容量级产品，满足大宗样品或小批量生产需求。采用工业级自动化控制，实现精细监控。整体性能可靠，给用户带来高质量生产保障。
