TOFFON 拓纷TF-FZG-20制药冻干机

TOFFON 拓纷TF-FZG-20真空制药冷冻干燥机冻干箱体和隔板严格按照GMP要求制作，筒体采用304级不锈钢材质，内部镜面抛光。带预冻功能、无需外置预冻库，解决物料移动液化和污染风险。制作工艺及要求高于目前国内常规食品冻干机厂家。

FZG系列冻干机采用标准化生产，满足于加工生产各类食品、中草药、和工业原料等，采用在行业广泛接受的高质量材料和主要部件进口配置。同时采用了高技术含量的制造工艺，设备完全符合GMP标准。

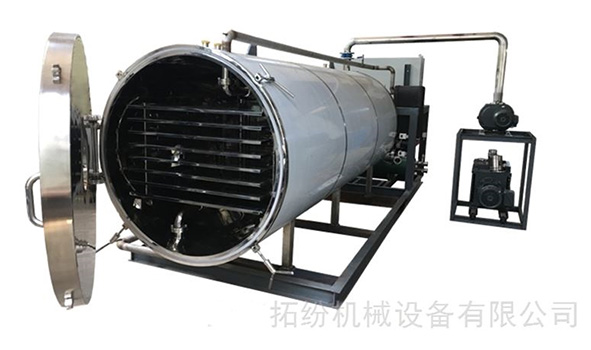

TOFFON 拓纷TF-FZG-20制药冻干机第1张

TOFFON 拓纷TF-FZG-20真空制药冷冻干燥机特点：

采用箱体冷阱一体式，前箱后阱设计，设有观察窗，观察窗上配有照明装置，便于观察箱内情况。设计成易清洁，无卫生死角的结构或形式。
隔板根据客户需求进行定制板层，304不锈钢板层采用表面拉丝方钢型材加工，平整且便于清洁、卫生性好。
冷阱捕水用盘管采用洁净不锈钢加工。可根据客户需求选用整体式结构或者分体式结构。
制冷系统零部件均按照高标准进口品牌配置，制冷能力强、降温速度快、性能稳定可靠。
真空系统根据客户需求提供多样性的真空泵组组合；采用爱发科技术高品质真空泵。
采用Omron PLC进口品牌控制系统、方便存储数据和操作更易掌握。具有自动/手动两种控制方式，控制方式可任意切换。工艺设定可设置多组；干燥过程中可随时对配方进行修改，并可以任意跳步。
采用浸泡或者蒸汽化霜，快速化霜和清洁干净。
带有工艺调节，具有曲线控温，含有温度和真空控制调节功能，满足不同物料工艺要求
隔板介质油导热，无需蒸汽，满足环保和安全要求。

General Detail 总述
Sr. No.	Description 描述	Specifications 规格
1	Mode 型号	TF-FZG-20
2	Output (approx.) 产量（大约）	200KG
3	Maximum ice capacity 最大捕冰力	400kg
4	Control 控制方式	Microprocessor 微机处理
5	Dimension of unit (approx.) (L × W × H) (mm) 外型尺寸（大约）（长×宽×高）	7600×2100×3600 (Final dimension based on design) （以最终设计尺寸为准）
6	Weight (approx.) 重量（大约）	~7500kg
7	Chamber type 冻干箱外型	Cylindrical 圆筒体
8	Material 材质	SUS 304
9	Temperature range 温度范围	-45~-50°C to + 80°C
10	Number of shelves 板层数	10+ 1(upper radiant shelf) （温度补偿板）
11	Dimension (L × W × T) (mm) 板层尺寸（以设计为准）	2000x1000x20
12	area (sq. m) 面积	20
13	Spacing (mm) 板间距	70
14	Condenser type 冷凝器外型	Cylindrical 圆筒体
15	Final temperature 极限温度	-65°C~-70℃
16	Coiled pipe material 盘管材质	SUS 304
17	Final vacuum 极限真空	≤2.7×10 -2mbar
18	Software 软件	TFD-5000（可随时免费升级）
19	PLC+PC 可编程控制器	Omron
20	Industrial personal Computer 工控机	Touch screen computer 品牌平板电脑
21	Electricity - total electrical load 总装机功率	88kW (380V， 50Hz， 3Phase， 5Wire)
222	Cooling water for refrigerant cooling 用于制冷系统的冷却水	25m3/hr (1.5≤P≤2bar， T≤25°C)
23	Water for de-icing 化霜用水量	≥2T/batch (P≥2bar， T=80°C)
24	Compressed air for pneumatic valves 用于气动阀的压缩空气	60L/min (4≤P≤8bar)

药冻干机在应用的过程中可以非常好的保证药材自身的外观、颜色和气味，同时其在应用的过程中也具有非常好的脱水性，同时在应用的过程中也可以将有效成分分解和损失降低到Z小的水平，确保药用成分自身的活性。例如用在人参、西洋参、虫草以及三七等药物的加工当中。
