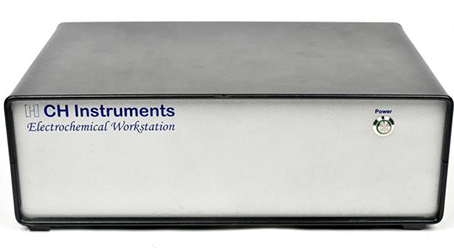

CH Instruments 660E电化学工作站

CHI660E系列为通用电化学测量系统。具有快速数字信号发生器、高速数据采集系统、电压电流信号滤波器、多级信号增益、iR压降补偿电路、以及恒电位仪/恒流计（E）。潜在范围±10V，电流范围为±250马。当前测量阈值低于50pa。可直接应用于amd电极上进行稳定电流测量。如果连接微型CHI200电流放大器和屏蔽盒，可测量1帕或更低的电流。

CHI600E系列也是十分快速的仪器。信号发生器的更新速率为10MHz，数据采集采用两个同步16位高分辨低噪声的模数转换器，双通道同时采样的最高速率为1MHz。双通道同步电流电位采样可加快阻抗测量的速度。某些实验方法的时间尺度可达十个数量级，动态范围极为宽广。

循环伏安法的扫描速度为1000V/s时，电位增量仅0.1mV，当扫描速度为5000V/s时，电位增量为1mV。又如交流阻抗的测量频率可达1MHz，交流伏安法的频率可达10KHz。

仪器可工作于二，三，或四电极的方式。四电极可用于液/液界面电化学测量，对于大电流或低阻抗电解池（例如电池）也十分重要，可消除由于电缆和接触电阻引起的测量误差。可在记录电化学信号的同时记录外部输入的电压信号，例如光谱信号等。这对光谱电化学等实验极为方便。

CHInstruments660E电化学工作站技术指标：

• 潜力范围：±10伏
• 电位控制精度：<±1毫伏
• 电位控制噪声：<0.01mV
• 电位上升时间：<1毫秒
• 压力罐：±12V
• 三电极或四电极电极设置
• 范围：电流250mA
• 参比电极输入阻抗：1´1012欧姆
• 灵敏度：1´10-12-0.1共12个A/V量程
• 输入失调电流：<50pA
• 电流测量分辨率：0.00015%量程
• 最小电位增量CV：0.1mV
• 潜在更新率：10mHz
• 快速数据采集：双通道同步16位分辨率/1MHZ
• 外部电压输入信号记录通道

CHInstruments660E电化学工作站技术优势：

硬件采用了高速的处理器。快速的放大器，快速的模数转换器和数模转换器。计时电量法加上了模拟积分器。一个16位高分辨高稳定的电流偏置电路以达到电流复零输出，亦可用于提高交流测量的电流动态范围。高分辨的模数转换器具有更好的信噪比，也给出了灵敏度设置的更大动态范围。

仪器的内部控制程序采用了FLASH存储器。仪器软件的更新不再需要通过邮寄并更换EPROM，而可以通过网络进行传送并通过程序命令写入。这使得软件更新更加快捷方便。

还允许升级为双恒电位仪。新的设计通过增加一块第二通道的电位控制，电流电压转换，多级增益和低通滤波器的电路板，便成了CHI700E系列的双恒电位仪。

集成了几乎所有常用的电化学测量技术。为了满足不同的应用需要以及经费条件，CHI600E系列分成多种型号。不同的型号具有不同的电化学测量技术和功能，但基本的硬件参数指标和软件性能是相同的。CHI600E和CHI610E为基本型，分别用于机理研究和分析应用。它们也是十分优良的教学仪器。CHI602E和CHI604E可用于腐蚀研究。CHI620E和CHI630E为综合电化学分析仪，而CHI650E和CHI660E为更先进的电化学工作站。

CHInstruments660E电化学工作站其他特点：

• 电流测量偏置：满量程，16位分辨，0.003%准确度
• 电位测量偏置：±10V，16位分辨，0.003%准确度
• 外部电位输入
• 电位和电流的模拟输出
• 可控电位滤波器的截止频率：1.5MHz,150KHz,15KHz,1.5KHz,150Hz,15Hz,1.5Hz,0.15Hz
• 可控信号滤波器的截止频率：1.5MHz,150KHz,15KHz,1.5KHz,150Hz,15Hz,1.5Hz,0.15Hz
• 旋转电极控制电压输出（CHI630E以上型号）
• 0-10V对用于0-10000rpm的转速，16位分辨，0.003%准确度，需要某些旋转电极装置才能工作
• 通过宏命令可以控制数字输入输出线
• 内闪存储器可迅速更新程序
• USB口数据通讯
• 电解池控制：通氮，搅拌，敲击（需要特殊电解池系统）
• CV数字模拟器和拟合器。用户定义反应机理（CHI630E以上）或预定义反应机理（其他型号）
• 交流阻抗模拟器和拟合器（具有交流阻抗测量功能的型号）
• 最大数据长度：256K-16384K可选
• 仪器尺寸：37cm(宽)23cm(深)12cm(高)
